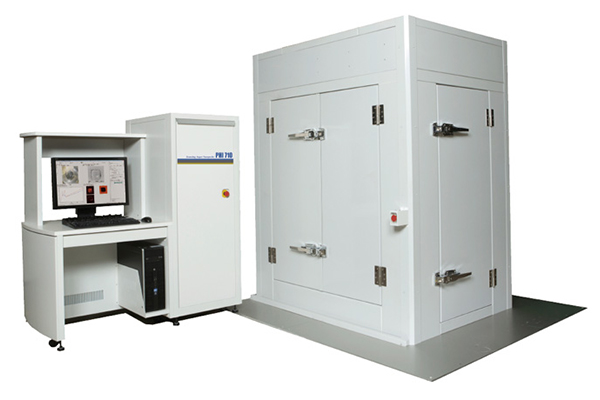

AES作为一种表面科学和材料科学的分析技术,通过检测俄歇电子的能量和数量来进行定性定量分析,相较于XPS、SEM,能同时兼顾测试的面内分辨率和深度分辨率,面内能达到几十nm量级,深度探测可达单原子层厚度(小于1nm),具有分析区域小、分析深度浅和不破坏样品的特点,对于一些微小的异物或是很薄的膜结构材料非常适用。
应用行业:
材料分析以及催化、吸附、腐蚀、磨损、复合材料以及半导体材料和器件的制造工艺
测试服务
• AES-01表面元素定性及半定量分析
• AES-02表面成像(Mapping)
• AES-03深度分析
